• 低延時，系統延時為70毫秒
• 針對廣電行業應用設計
• 音視頻接口：數字SDI、HDMI雙接口
• SDI高清環出接口，可監視顯示

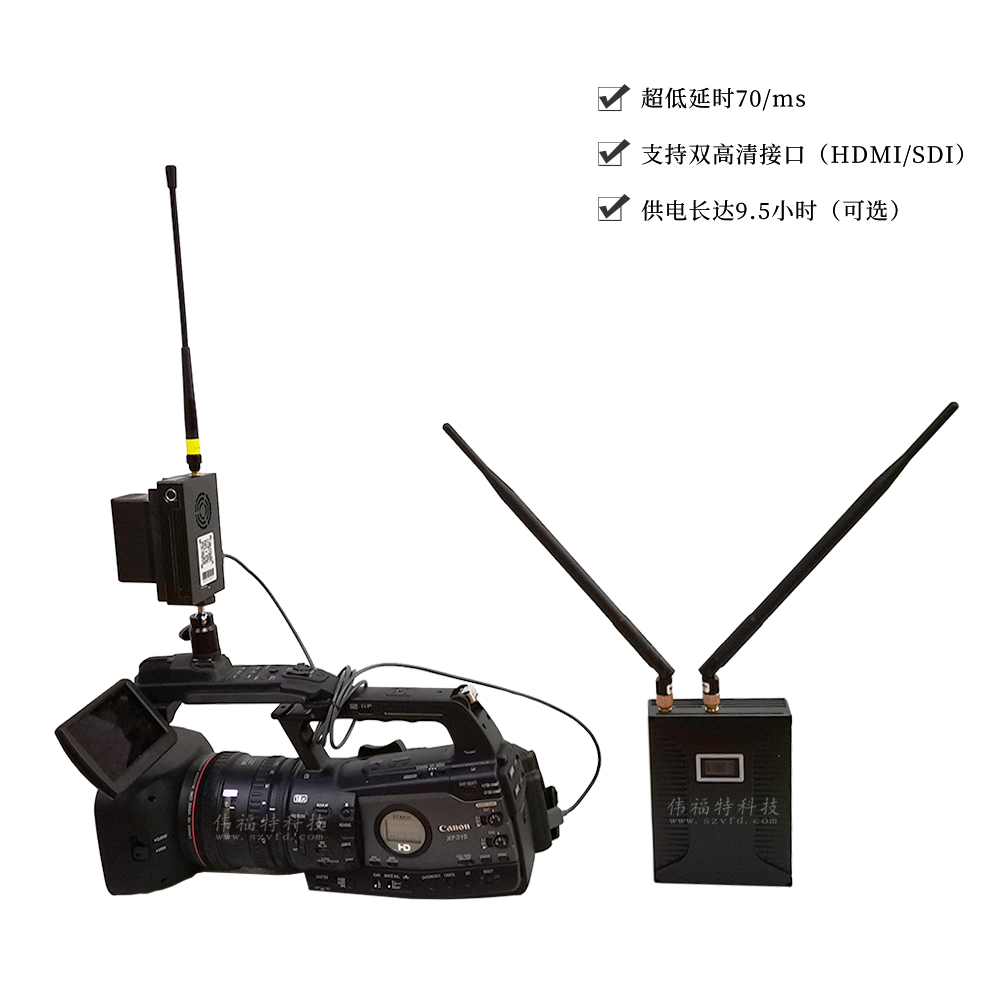

• 機身前后嵌入SONY V型扣，直接卡入專業攝像一體機使用
• 發射與接收自帶熱靴、三角架固定孔位
• 手動可設置六位數字密碼組合動態AES加密
• 設備自帶LCD液晶面板顯示參數、調節參數
• 接收機自帶LCD液晶顯示百分比信號強弱指示
• 工作頻帶1～8MHz液晶可調
• 發射功率：1W
• 高速移動及多徑干擾下可穩定傳輸圖像、語音
• 強大的NLOS非視距傳輸能力
• 具有空間分集接收能力
• 高效壓縮H.264數字視頻編碼標準
• 全高清HD1080P畫質（1920*1080）
• 165×82×52mm (L×W×H)
• 重量：600g

根據客戶要求，各種形式可定制

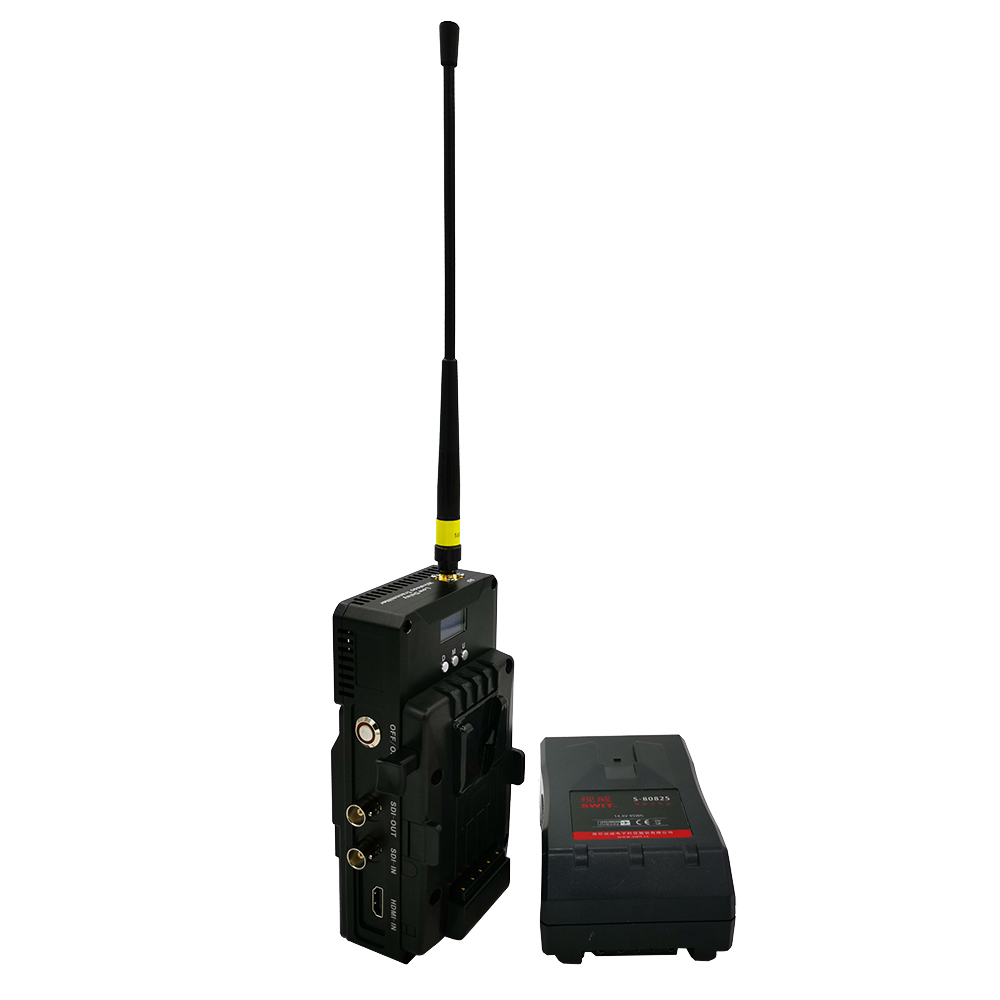

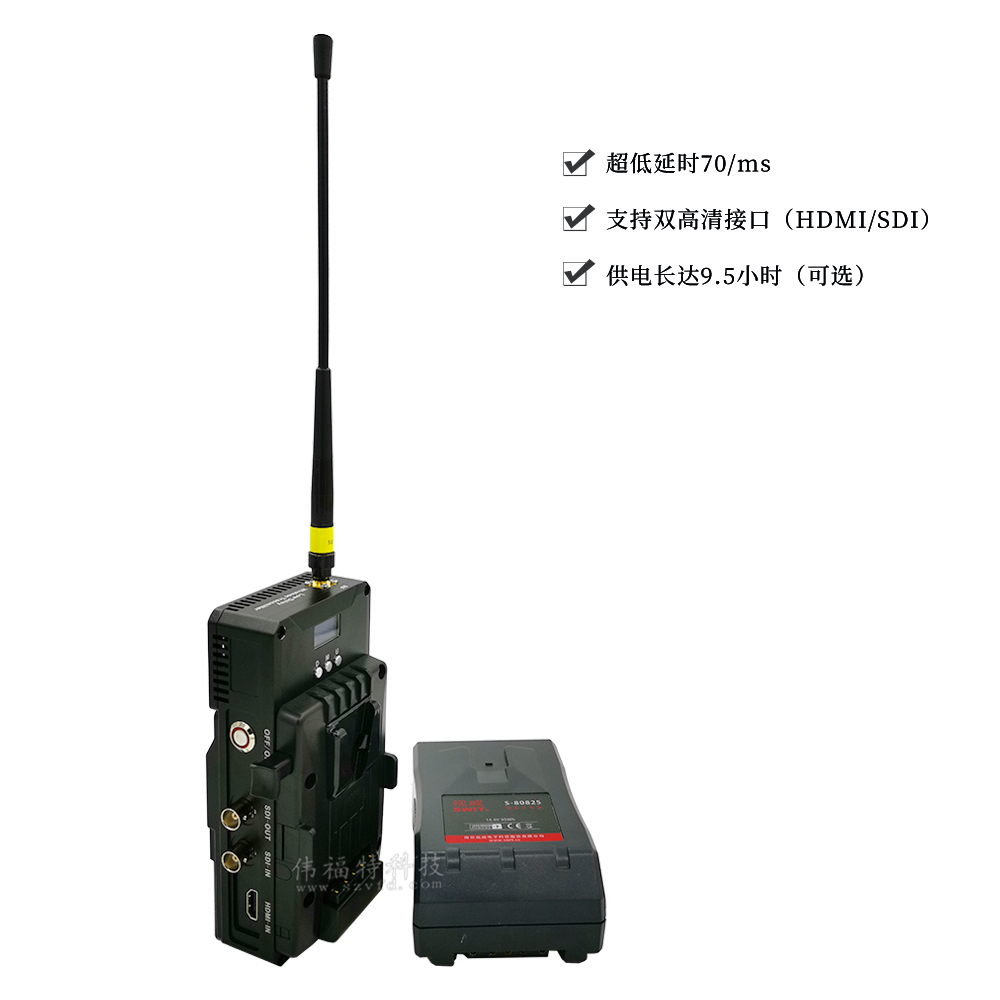

發射機



射頻調制部分

• 工作頻段： 300MHz～4400MHz 頻率可訂制
• 輸出功率： 1W
• 調制方式： COFDM
• 信道帶寬： 1～8MHz
• 糾錯方式： 1/2，2/3，3/4，5/6，7/8
• 保護間隔： 1/32，1/16，1/8，1/4
• 加密方式： 六位數字密碼AES動態加密

系統部分

• 符合H.264技術標準
• 碼流： 1Mbps～31Mbps
• 系統延時： 70ms
• 傳輸距離： 地面視距：1～2公里；非視距：200～1000米
• 使用方式： 扣板式

音視頻部分

• 壓縮格式： H.264
• 音視頻輸入： 數字SDI、HDMI雙接口
• 音視頻輸出： SDI環出接口
• 圖像清晰度： HD1080P（1920*1080）,兼容1080I、720P、480P
• 圖像幀率:  標準24、50、60幀/秒, 兼容其他幀率

其它部分

• 自帶LCD液晶顯示、調節參數
• 供電： 廣電專用電池DC14.4V SONY V型扣
• 固定： 底部設有3個熱靴、三角架固定孔位

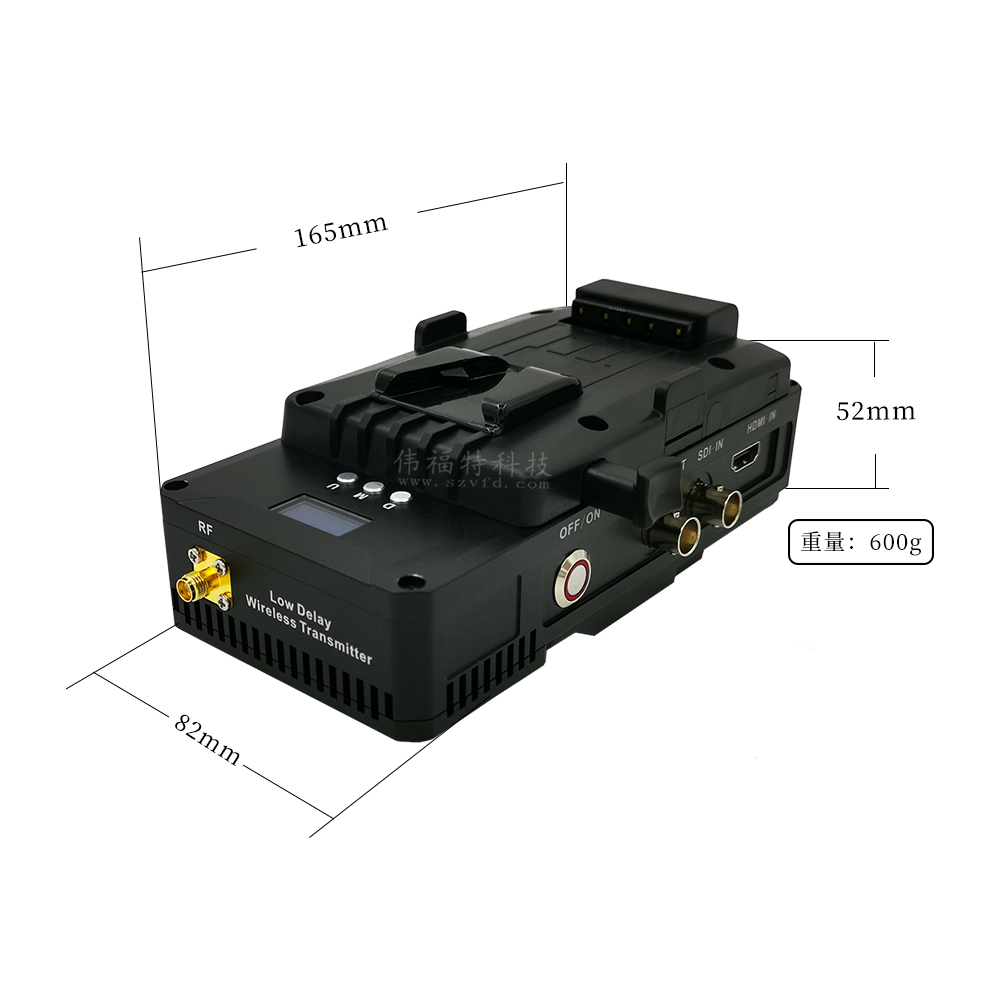

• 外形尺寸： 165×82×52mm (L×W×H)
• 重量： 600g

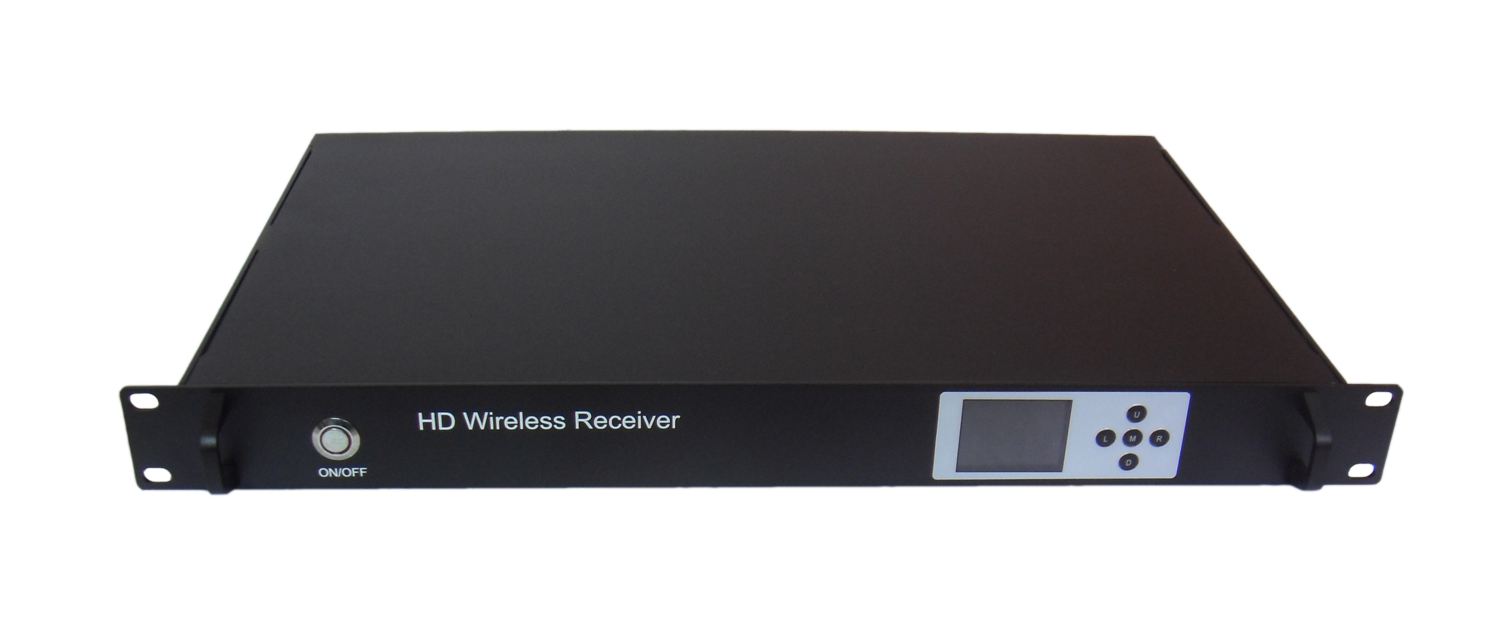

接收機

射頻解調部分

• 接收頻率： 300MHz～850MHz
• 解調技術： COFDM
• 信道帶寬： 1～8MHz
• 加密方式： 六位數字密碼AES動態加密
• 接收靈敏度： ≤-97dBm @ 8MHz
• 信號強弱： 接收信號百分比強弱液晶指示

系統部分

• 接收極化： 垂直極化，雙天線接收
• 接收技術： 空間分集接收技術
• 濾波技術： 內置高性能腔體濾波技術

音視頻部分

• 解壓格式： H.264
• 音視頻輸出： 數字HDMI 或 SDI
• 圖像清晰度： HD1080P（1920*1080）,兼容1080I、720P、480P
• 圖像幀率:  標準24、50、60幀/秒, 兼容其他幀率
• 視頻輸出物理接口： HDMI標準接口、BNC
• 音頻輸出物理接口： HDMI標準接口、BNC

其它部分

• 自帶LCD液晶顯示、調節參數、接收信號強弱指示
• 供電： AC 220V（標配）或  DC 12V（訂制）
• 外形尺寸： 1U，19英寸機箱，480*280*45mm
• 重量： 2kg





方案應用介紹

總體的傳輸路徑是：廣電工作人員～轉播車～電視臺大樓。由前端工作人員肩扛SONY專業攝像一體機將現場高清SDI或HDMI數字音視頻信號經無線傳輸?shù)睫D(zhuǎn)播車；常規采訪現場離轉播車的有效通信距離是1公里左右，在有效范圍內工作人員任意移動采訪現場需要的錄像材料，實時傳輸至廣電轉播車；轉播車接收的是數字高清音視頻信號，滿足后期分析、存儲、編輯等要求；轉播車置有無線車載遠距離高清中繼設備，將接收的高清音視頻信號直接轉發到電視臺大樓進行實時轉播，車載遠距離高清系統可非視距傳輸10～40公里；同時支持信號通過衛星等途徑進行實時轉播。

VFD-GDK系統代替手動拉扯音視線至采訪現場的方便性及靈活性，不受有線的衰減及障礙，配合車載遠距離高清傳輸系統在面對突發現場或突發事件，工作人員更加快捷更加出色地完成采訪任務。

 產品鏈接圖
