一、簡述

    海上無線監控視頻傳輸，海事應急通信圖傳動中通無線微波通信方案，本項目通過建設海域環境船岸間的無線網絡監控通信鏈路，提升海事應急通信保障能力，保障海事監管和通航指揮通信暢通。項目建成后，指揮中心能夠?qū)崟r(shí)查看由執行公務中的船舶傳回的多路現場視頻圖像、與執行公務的船舶之間進行即時視頻會議、在船上訪問互聯網、使用Wifi以及可以使用移動電話撥號或接聽電話等。

某海事局所轄海域，通過在轄區多個島嶼上安裝動中通基站，覆蓋全部轄區近海區域，使得公務船在本地區域內，實現與岸基無縫連接組網。

二、需求分析

1、覆蓋范圍分析

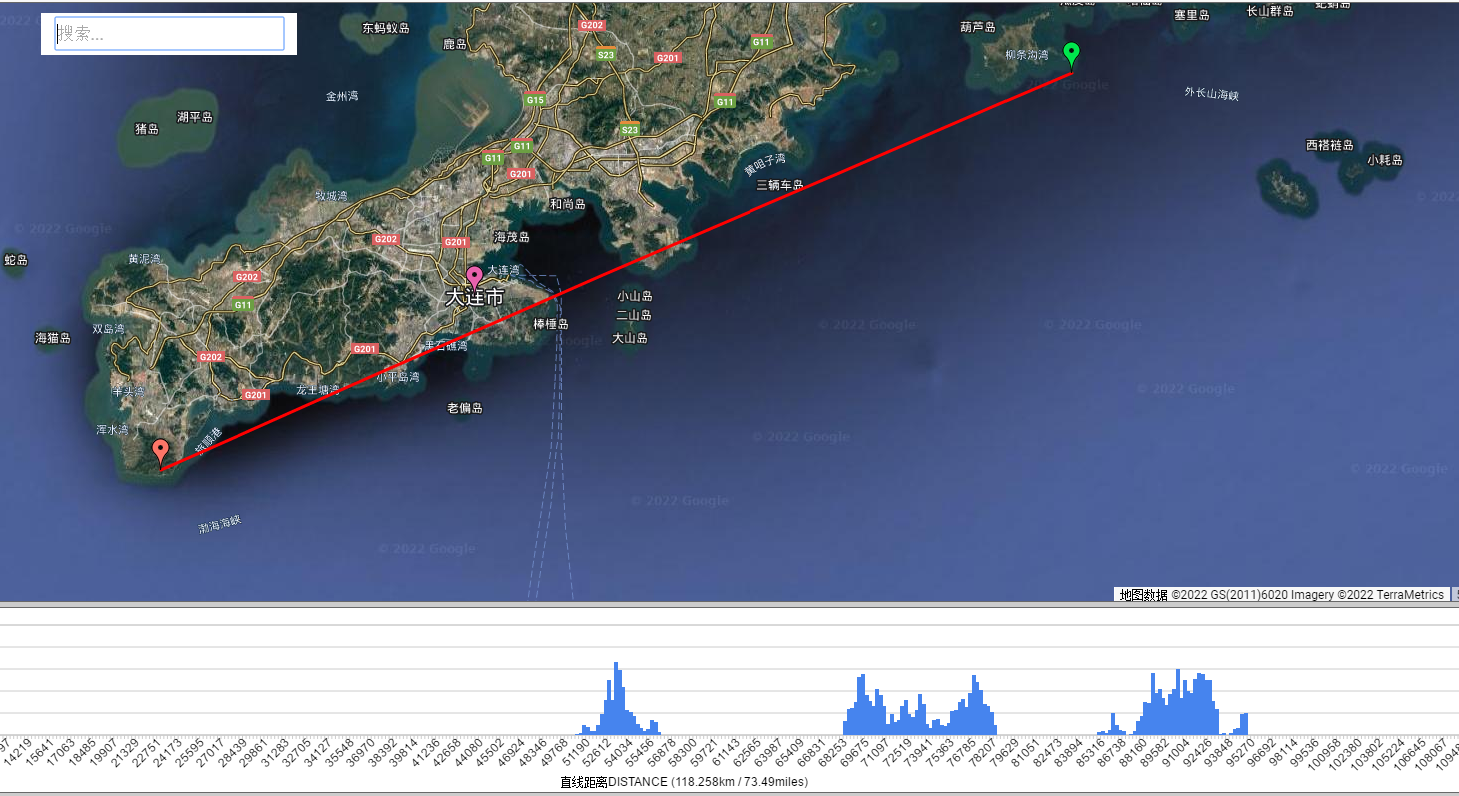

某海事所轄海域，東北至西南海域直線大約60海里（110公里），近海作業范圍距離海岸線8~10海里左右。如圖：

2、船載組網需求

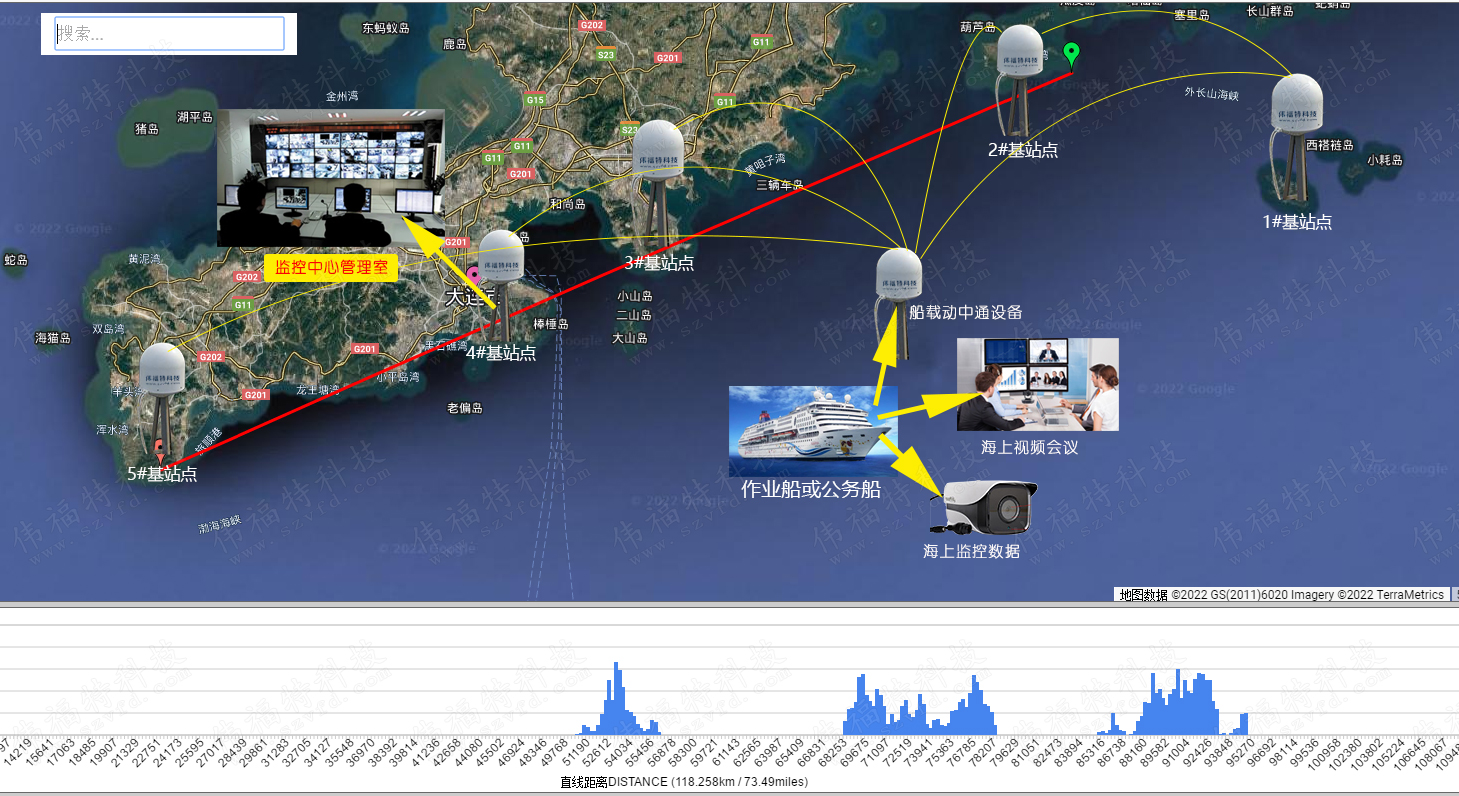

  船載端于岸站之間，通過動中通智能組網系統，實現船只與岸站基站之間高速微波組網，船只和岸基之間，系統速率高達300Mbps鏈路帶寬，以滿足和確保相關公務和作業船只的通信和指揮保障，實現船只多路視頻實時回傳至控制中心，且同步可實現視頻會議、船只互聯網實時訪問，高速WIFI上網、VoIP網絡電話功能。動中通系統采用海面多點覆蓋，在多個站岸基安裝動中通岸站，就近接入為原則，實現動中通對船只多業務聯網支持：

  偉福特VFD-100MTE動中通海上微波通信傳輸系列，船載動中通智能定向天線系統，采用5HzGPS高速實時自動姿態計算方法，根據預設目的地經緯度定位數據和相對高度數據，實現360度水平連續自動旋轉和俯仰姿態調整。 通過集成高增益定向天線，搭載高速微波通訊系統，與遠端站之間實現高速、高鏈路帶寬通訊，實現更遠距離實時穩定可靠的無線視頻傳輸。 可應用于通視環境下船載、機載、車載的動中通通訊系統，實現動態組網與自動跟蹤。 相比傳統全向天線模式，具有高的天線增益，更遠的通訊距離，和更好的通訊傳輸效果。

  設備小型化，輕量化，高集成度，單一設備集成電子羅盤、GPS、高速步進機電機，采用全角度360度自動高速AI智能系統，可360度連續旋轉，全自動俯仰角度調整。通過搭載定向微波天線系統和高速微波設備，能夠提供高速穩定微波透明傳輸鏈路。設備安裝維護簡單，只需要一根網線進機柜即可，不需要其它的多條數據線纜。天線內置高精度慣性導航模塊測量船體（車體）的姿態，利用ＤＳＰ運行姿態穩定算法，保證了天線在任何情況實時對準目標信號。搜索信號時，根據GPS獲取的地理位置，計算目標信號仰角，在多軸穩定的基礎上直接對目標進行搜索，可快速獲取目標；可擴展多岸站目標基站；

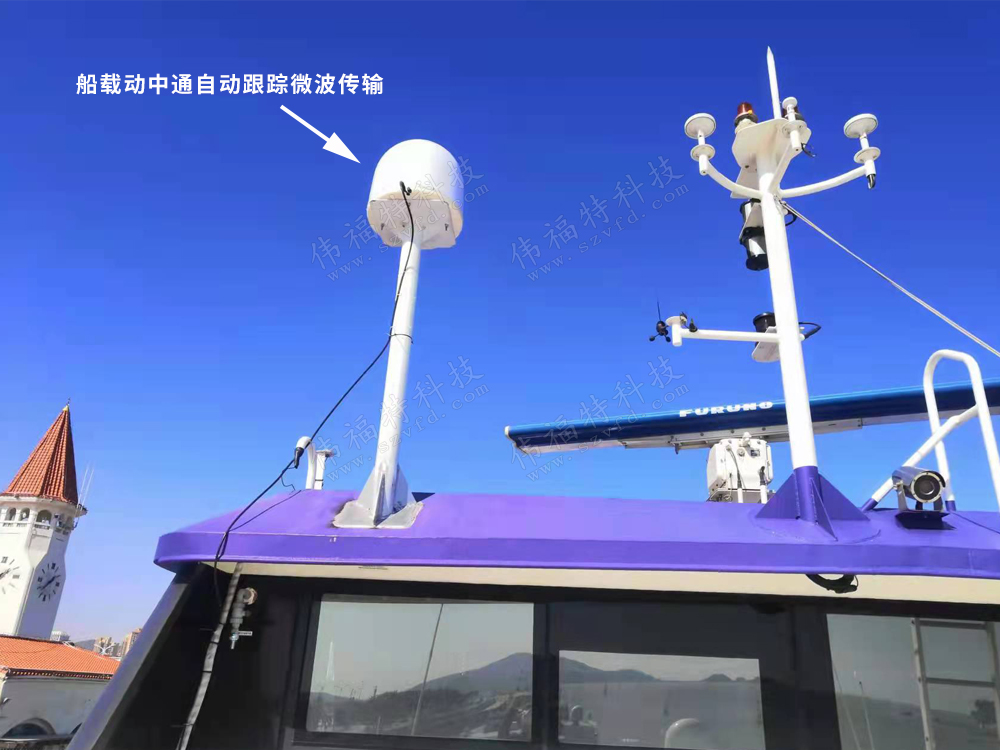

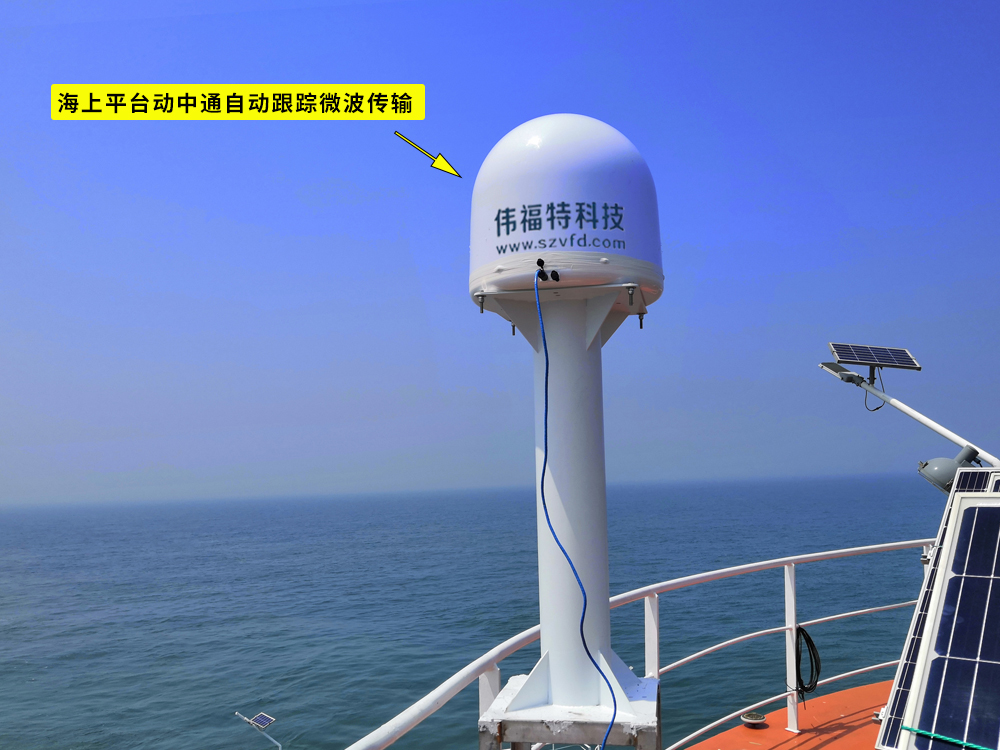

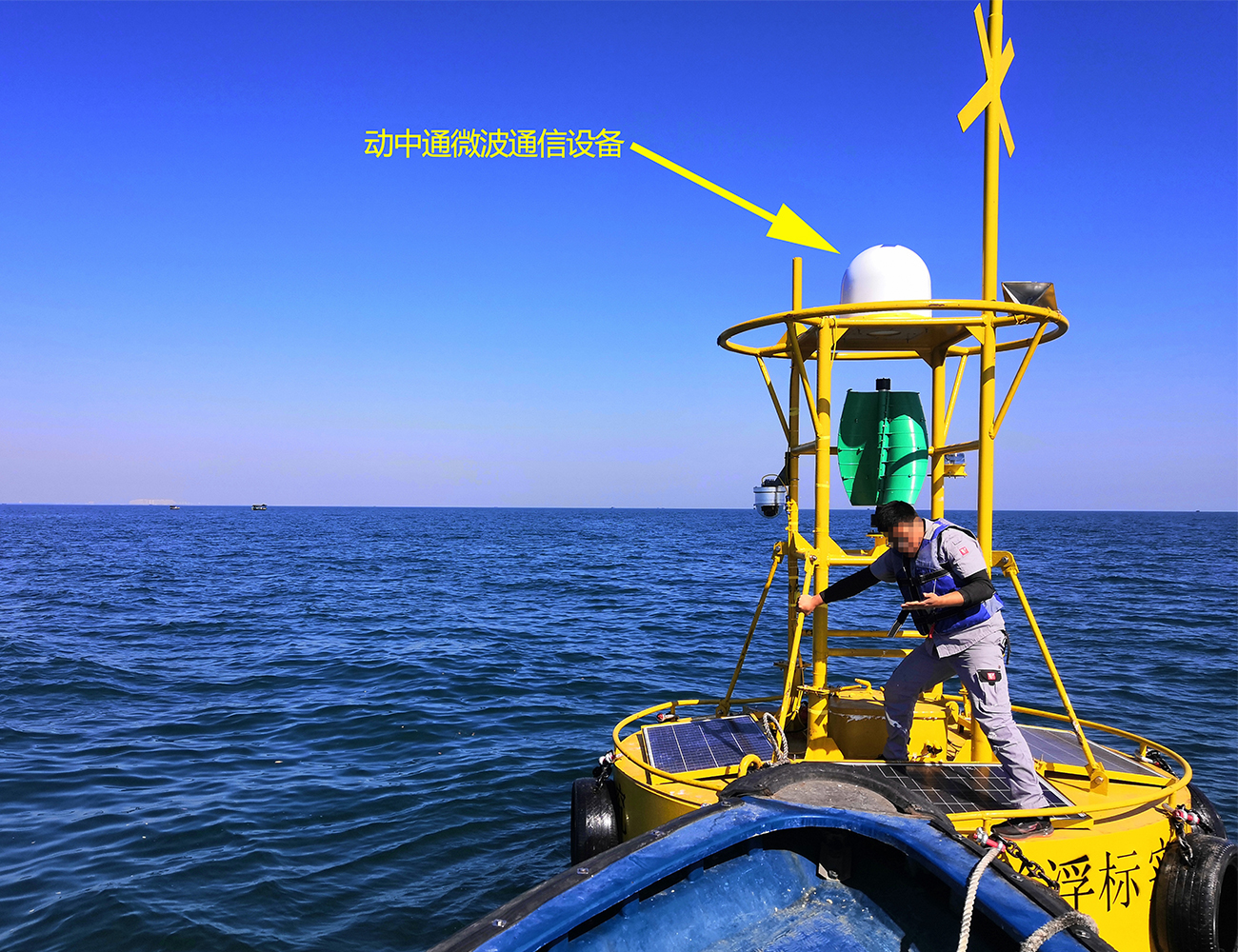

動中通無線微波通信傳輸部份案例參考：

由于每個項目情況與要求不一，如您有海上通信無線監控傳輸，無線監控視頻通信傳輸方面的需求，可聯系偉福特廠家方案經理給您制定無線監控傳輸方案。
