一、簡述

    隧道是公路、鐵路等建設的重點和關鍵工程。隨著鐵路建設的發展和科技的進步，隧道開挖得到了迅猛發展，本項目通過建設電力行業的隧道施工現場安裝監控?cái)z像頭，搭建無線雙頻微波通信傳輸，雙頻微波無線通信中5.8G頻段為主干道鏈路傳輸，2.4G為Wifi無線原地覆蓋，提供現場各無線終端如手持通信終端、手提電腦、手機、無線傳感儀器等各類無線終端連接通信，提升現場通信保障能力，保障隧道施工現場路段和遠端接收點通信暢通。監控?zé)o線微波傳輸系統搭建建成后，遠端接收處能夠?qū)崟r(shí)查看由前端無線微波設備將施工現場回傳的多路視頻圖像，實現在遠端處可實時管理管控指揮，并針對項目需求不同可接入有線/光纜進行無線傳輸+有線網絡相結合，以實現到網絡云端更遠距離的通信傳輸管理。電力隧道每次施工路段長度約為500~1000米不等，由始端A點施工現場處至末端1000米處B點接收處基本可呈直線狀態。（隨每個項目要求不同距離有所不同）

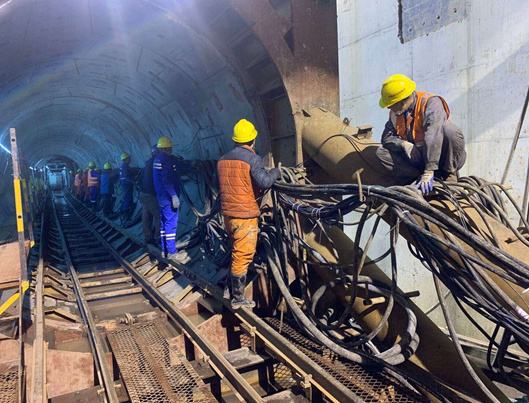

施工現場參考圖：

（圖片源自網絡，如侵刪）

二、需求分析與傳輸方案

2.1、監控范圍分析：

  根據隧道施工項目現下需要，A點前端施工現場需安裝3~4路高清監控視頻攝像頭布控，以及施工現場多臺移動工作人員的手持通信終端，手機PC電腦及各類無線傳感儀器等多種無線終端需要網絡信號覆蓋以通信連接。

2.2、便攜式可移動化：

  根據項目需求，監控設備以及無線微波傳輸系統在前端的架設安裝，需滿足便攜性，支持可隨時移動更換施工場地，隨架隨用需求。無線微波傳輸設備需滿足容易拆裝，一般隧道環境根據現場情況可至頂部架高固定掛載安裝，或架設立三角移動支架或四角移動支架架高安裝。

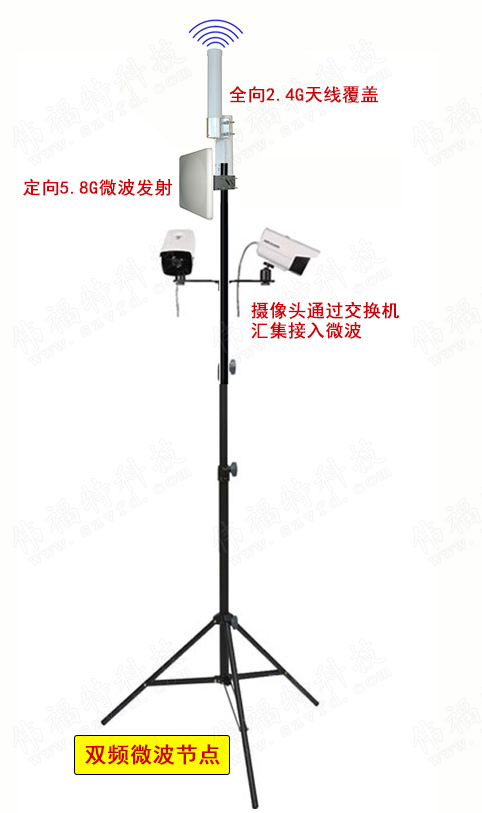

三角移動支架安裝參考：



2.3、供電方式：

  偉福特?zé)o線微波傳輸系統為POE供電，支持12/24V交流供電或220V直流供電，蓄電池/太陽能/市電供電等方式均支持。攝像頭根據所選廠家產品的供電要求。

2.4、無線微波傳輸方案：

  前端A點施工現場的多路高清攝像頭可通過交換機進行匯集統一接入一臺偉福特?zé)o線雙頻微波設備節點與B點接收處安裝一臺偉福特雙頻微波設備節點實現無線通信傳輸。并各節點具備原地2.4G-Wifi信號覆蓋能力以供現場各無線終端通信連接，根據項目距離和環境情況需求不同，可不斷增設中繼節點以滿足所需全鏈路搭通。

  雙頻微波系統節點支持無縫切換漫游功能，無線終端可自動根據現場基站節點信號強度選擇連接通信，時刻保持連接高質量信號強度的通信鏈路，提高現場工作效率，提高現場安全，偉福特雙頻5.8/2.4G無線數字微波覆蓋傳輸，統一、高效、通暢、覆蓋范圍廣、帶有高度兼容性的無線監控覆蓋系統。針對各種不同行業應用包括公安、邊防、交通、森林防火、海港、船載、油田、景區、塔吊、機場、工地、廣播電視系統和大型企業等領域。（注：無線微波傳輸設備接口均為標準的RJ45網口接口）

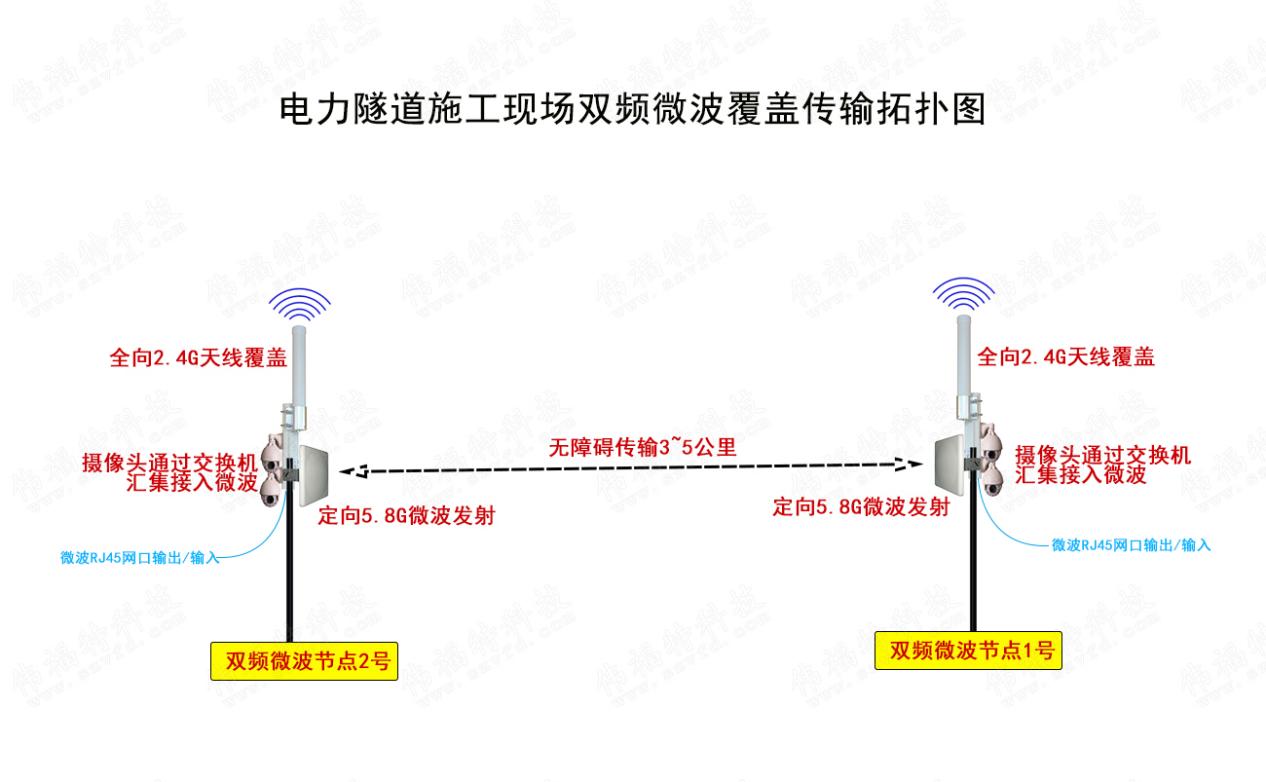

傳輸拓?fù)鋱D參考：

船載行業安裝參考：

三、設備選擇

3.1、高清數字?jǐn)z像頭設備：

  根據項目要求就不同畫質/攝像機類型（球機/槍機）/攝像機品牌自行選擇，要求：攝像頭接口須為標準的RJ45網口接口即可。

3.2、雙頻無線數字微波傳輸設備

  偉福特雙頻無線數字微波是一款雙頻段（5.8G/2.4G）工作的室外專業無線微波傳輸設備，發射功27dBm，高接收靈敏度，可內置/外置天線搭配，空中速率理論可達300MBbps，微波設備支802.11a/n協議。非常適合遠距離無線監控傳輸。設備具有雙波段，雙并發的功能。為解決點對點或者點對多點應用中對于距離要求更遠，覆蓋面積更廣，方便增加大增益天線而設計的一款具有高性能、高帶寬、多功能、遠距離的室外無線微波設備，它含蓋了點對點連接（PTP）、點對多點連接、無線接力、無線漫游（WDS）等所有無線功能。同時還包括了firewal，VPN，帶寬管理，QoS等。設備支持?jǐn)U展外接天線接口，可用于增補天線，增加覆蓋范圍和帶寬。偉福特雙頻5.8/2.4G無線數字微波-網絡覆蓋傳輸系統，均采用免申請頻段，高速率300Mbps，5.8G根據項目要求，可做主鏈路傳輸或覆蓋模式切換，靈活運用，天線靈敏度高，覆蓋范圍廣傳輸距離遠。2.4G完全符合IEEE 802.11b/g標準。雙頻中的2.4G WIFI覆蓋應用了卓越的無線技術，提供高達54Mbps的傳輸速率，具有通用型強，擴展性好，安全高和易于管理的特點，使得其成為了一個高可靠性，高精確性和高性價比的無線產品。

產品外觀參考：

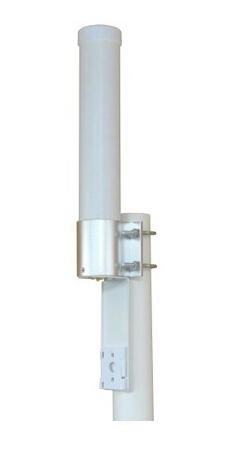

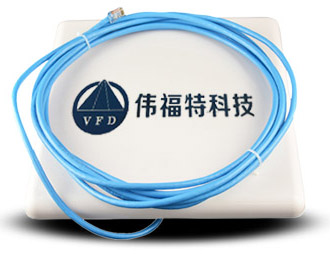

               偉福特雙頻5.8G微波                             全向2.4G覆蓋天線

  無線微波技術傳輸設備的配置因地制宜靈活運用，通過針對不同項目的情況和要求，設計不同的無線監控傳輸系統方案及搭配不同技術參數的設備產品，以滿足不同場景的項目要求。如您有無線監控方面的需求，請向我們專業無線顧問提供基本的現場點位分布、應用要求、地理環境等數據，即可給您制定一份專業的無線監控解決方案。偉福特專業無線十余載，值得您信賴！
