一、項目概況：

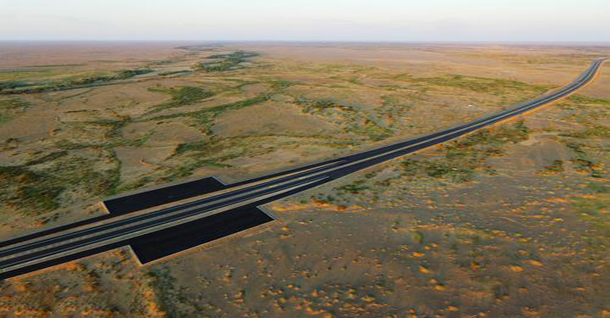

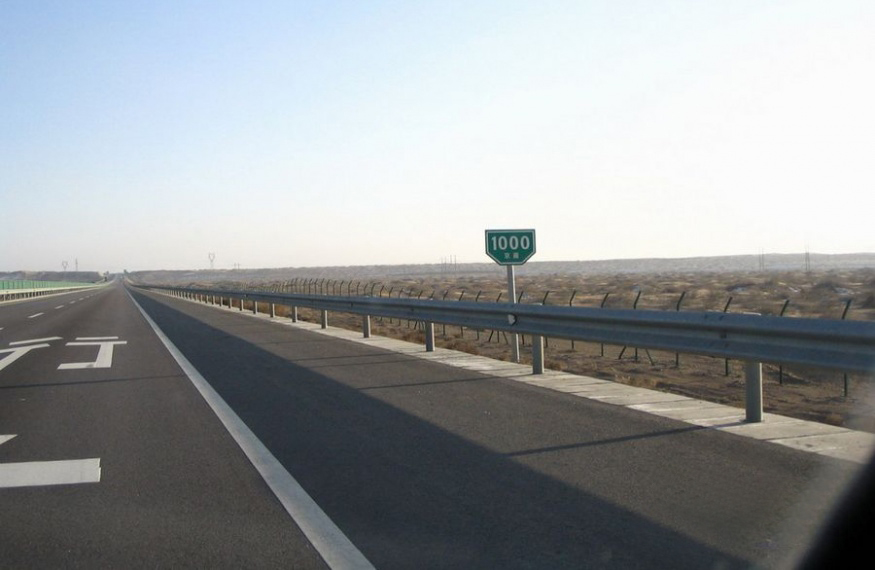

京新高速公路臨河至白疙瘩段（阿拉善盟境內）采取總承包管理模式京新高速臨白段路線起于巴彥淖爾市臨河區，經青山、額濟納旗、止于白疙瘩（蒙甘界），路線全長約930km。

需采取無線監控路段的風雷山服務區地段概述：

風雷山所處里程K770+850，為戈壁地貌，日照時間長，風沙大。無線監控傳輸設備需具備對抗野外惡劣環境，以及高烈溫度下保證監控視頻穩定傳輸正常工作。

二、無線視頻傳輸方案：

中心設置于風雷山服務區，所在里程K770+850,附近攝像機里程分別為K768+500（代號為A點）,K758+650（代號為B點）。中心距離A點3公里，視距可見；A點距B點10公里，地勢有小山包形成遮擋視距不可見。A點、B點攝像機采用200萬像素高清網絡高速球機。

根據項目現場環境，B點設置一臺VS-5854數字微波發射機，A、B點之間根據地勢選擇兩處設置無線中繼器，傳輸至A點安裝一臺VS-5854-10公里數字微波接收機與發射機，監控中心一臺接收器。整個線路為：B點視頻經中間兩處中繼傳輸至A點，A點接收B傳輸過來圖像和匯集本點位圖像后，發送至中心接收。完成整個鏈路的傳輸。

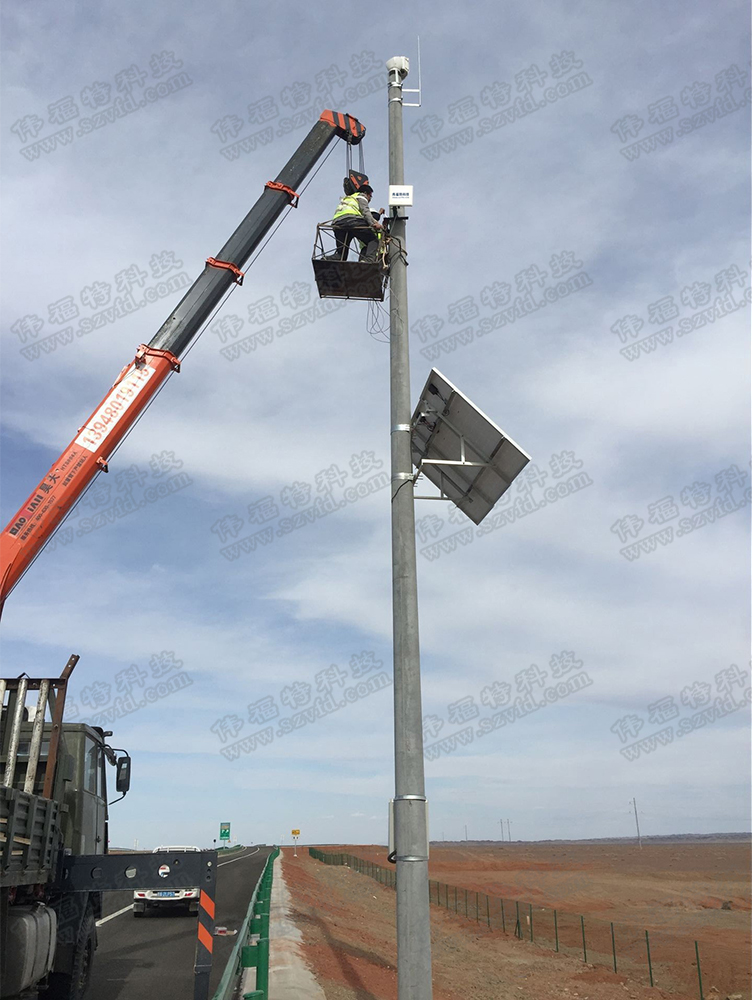

前端B監控點位現場安裝圖：

小編：不得不說內蒙古的風貌視野真真是很開闊啊，平川景象一攬無遺配上湛藍的天色，無不令人神之向往！

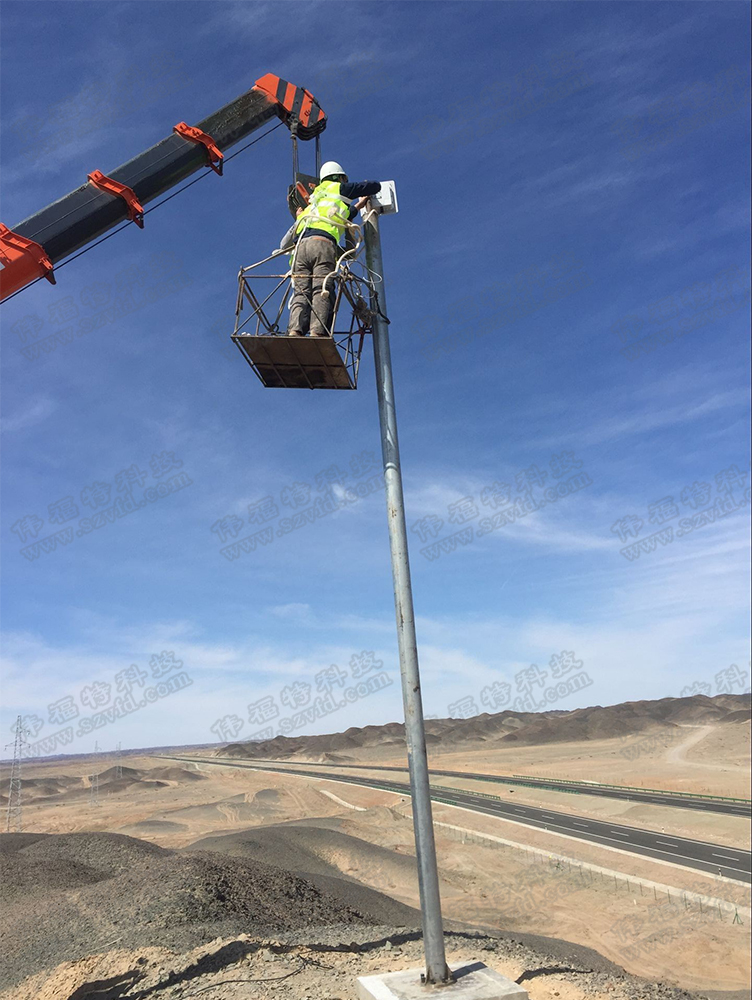

前端A監控點位現場安裝圖：

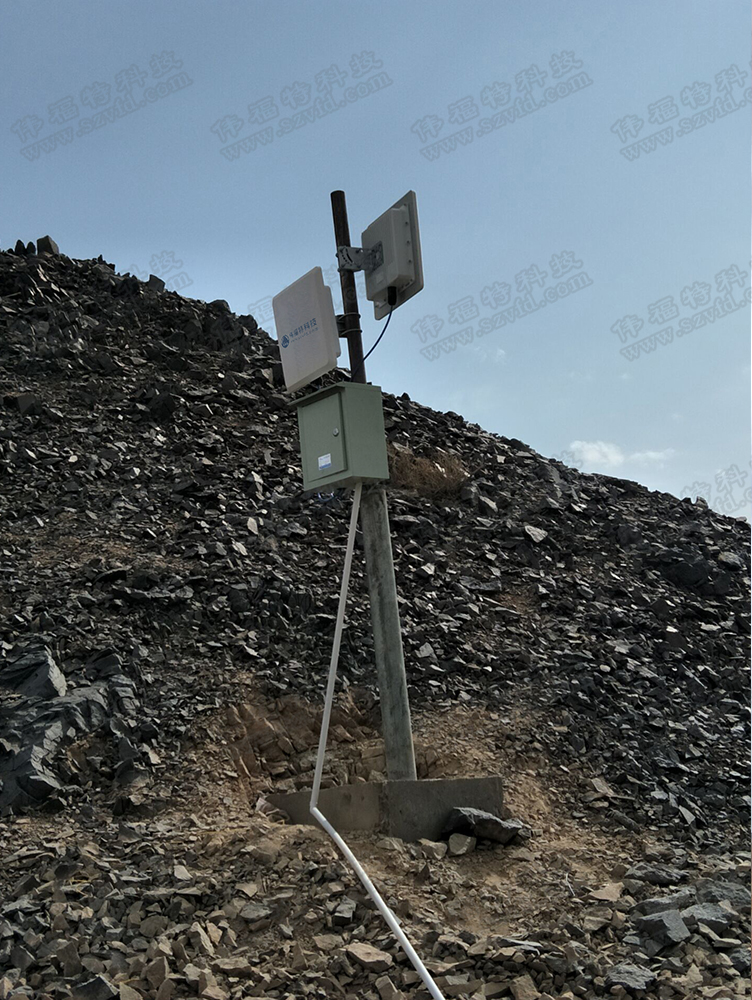

中繼處現場圖：

三、供電模式選擇：

A點、B點所在區域無取電點，根據氣候環境采用光伏發電，提供設備供電電能；中心用UPS供電，提供電能。

設備供電功率計算

攝像機（�？�/大華），最大功率18W；偉福特無線微波發射機，最大功率20W；偉福特無線中繼，最大功率30W；根據功率計算，各視頻接入點配置太陽能發電設備200W。

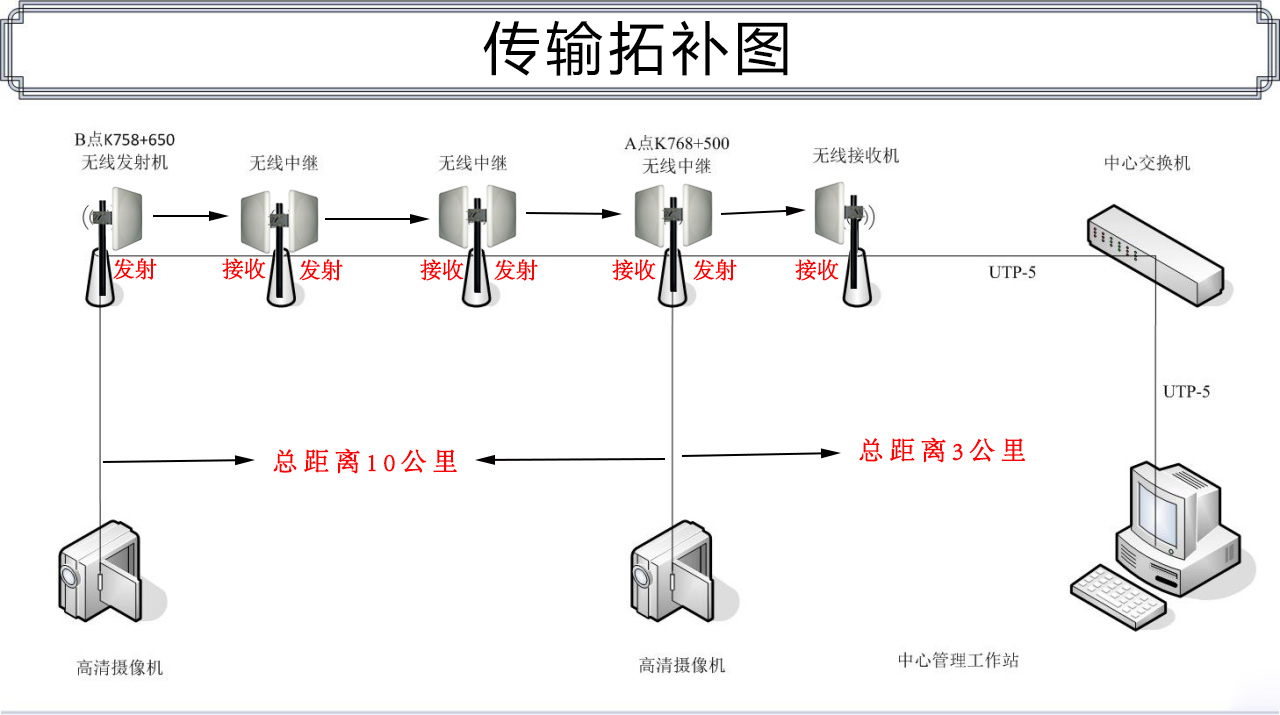

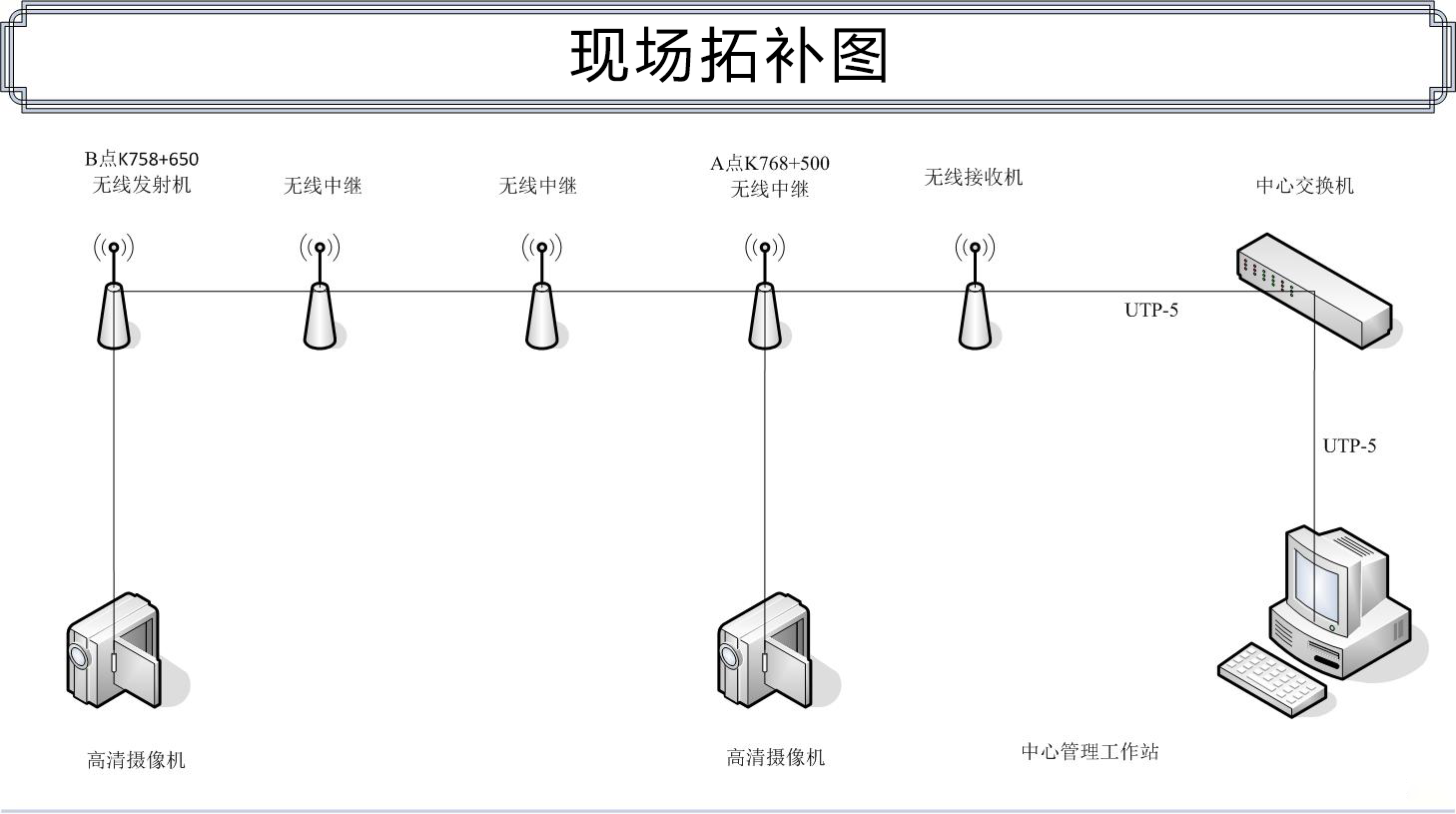

整體傳輸拓補圖：

四、防雷工作的必要性：

室外/高處安裝的設備，最害怕的就是遭雷擊，在夏季以及常常無法確定的天氣，前一刻可能是艷陽高照后一秒就可能雷雨閃電交加，對視頻監控系統來說是個巨大的考驗和挑戰。由此可見，防雷工作是必不可少必需要做的防護措施。

無線視頻監控防雷應從直擊雷防護、防雷電波侵入、對設備輸入輸出口設置“限壓保護電路”。視頻監控中心或前端應安裝避雷帶或避雷網。對于防護地帶處若設立了避雷針引開直擊雷，那么設備更應裝置電源/網絡防雷器做好感應雷的防護。

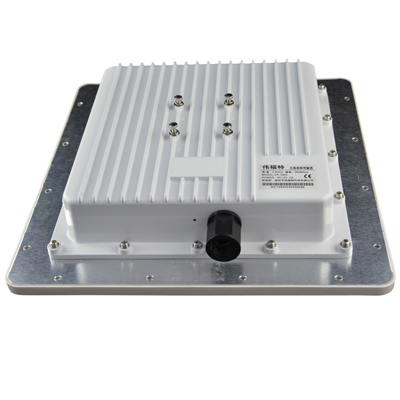

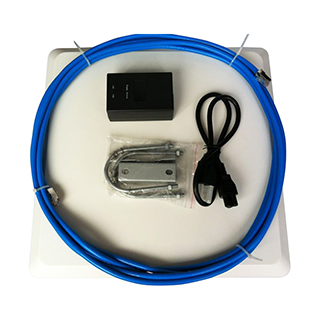

無線微波產品參數與圖片：



項目所用的VS-5854是偉福特研發的一款內置天線的無線數字微波設備，安裝方便，傳輸畫質達全高清1080P，采用5.8G免申請無干擾頻段，高接收靈敏度，802.11 a/n協議，帶寬高達300Mbps，同時支持MIMO技術。為解決點對點或者點對多點應用中對于距離要求更遠，覆蓋面積更廣，方便增加大增益天線而設計的一款具有高性能、高帶寬、多功能、遠距離的室外無線微波設備，它含蓋了點對點連接（PTP）、點對多點連接、無線接力、無線漫游（WDS）等所有無線功能。同時還包括了firewal，VPN，帶寬管理，QoS等。設備支持擴展外接天線接口，可用于增補天線，增加覆蓋范圍和帶寬。

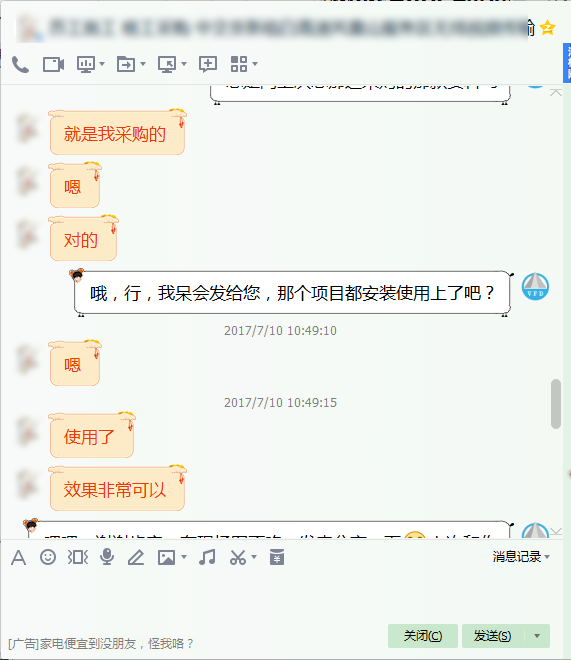

客戶反饋：



客戶幾經對比最終采取了我們偉福特廠家合作，使用效果也非常滿意，在這里感謝客戶對我們的支持與信任，偉福特專業無線十余載，秉承質量服務至上，值得您信賴！
同時，每個項目應用環境不一、需求不一，如有需要，請聯系偉福特客服專員定制傳輸方案！
